半穿孔水泥复合珍珠岩吸声板施工方案添加时间:2018-07-01


1.编制依据

1.1《建筑工程施工质量验收统一标准》(GB 50300-2001)
1.2《建筑装饰装修工程质量验收规范》(GB 50210-2001)
1.3《公共建筑节能设计标准》(GB 50189-2005)
1.4《建筑工程冬期施工规程》(JGJ104-97)
1.5《天津市建设工程施工现场安全管理规程》     (DB29-113-2004)
1.6北京建筑设计研究院建筑图

2.工程概况

2.1、总体概况

本工程建筑面积121100m2,地下部分建筑面积42285 m2,地上部分建筑面积78815 m2。分为天辰大厦主楼、裙房、地下车库三部分。地下三层,地上四十一层。
本工程结构形式为框架剪力墙结构,抗震设防烈度为7度,建筑耐火等级为一级。

2.2、防油渗楼面工程概况

2.2.1、本工程我公司负责装修施工区域为按照北京建筑设计研究院设计图纸进行施工的部分(即北京弘高建筑设计工程有限公司设计的内装图中阴影范围)。
2.2.2、本工程珍珠岩吸声板墙面施工区域如下表:
层数 房间名称
地下一层 锅炉间、水泵间、进风机房、排风机房、发电机房
  地下二层 进风机房、排风机房、风机房
  地下三层 直饮水机房、生活水泵房、中水泵房、消防水泵房、冷冻机房、新风机房、进风机房、排风机房、风机房


3.施工部署

3.1、施工组织

建立由现场经理为主要领导人的领导小组,并落实从项目管理人员到施工队伍的各级负责人。

3.2、施工进度安排

计划于2011年   月    日至2011年    月    日;

3.3、劳动力安排

劳动力计划投入表
序号 劳动力 人数
1 木工
2 力工
3 架子工


3.4、施工准备

3.4.1、材料准备

3.4.1.1、轻钢龙骨:平整、无损伤、生锈等现象。
3.4.1.2、半穿孔水泥复合珍珠岩吸声板:600×600×20机房专用半穿孔水泥复合珍珠岩吸声板,不应有弯曲、潮气渗入、断开、损伤等问题。
以及玻璃棉毡、建筑胶、丝杆、8*60膨胀螺栓,材料应有产品合格证,材料的规格质量必须现场查验,切合设计使用要求。

3.4.2、机具准备

主要机具名称 单    位 数量
电锯
电焊机
无齿锯
拉铆枪
冲击电锤
手提电钻
手锯
**枪
人字梯


4.4、技术准备

3.4.4.1、施工前,认真查阅图纸、洽商、方案和相关规范,详细明确工艺过程,制定工艺标准。
3.4.4.2、责任工程师要及时对作业层进行详细的技术交底,并在施工过程中及时检查,以免形成返工。
3.4.4.3、认真做好材料进场验收检验工作、复查材料材质证明、性能检测报告及材料进场储存工作。

4.作业条件

4.1、墙面半穿孔水泥复合珍珠岩吸声板安装前,墙面饰面基本完成,基层清理干净。
4.2、应已对所覆盖的隐蔽工程进行验收且合格,并进行隐检会签。
4.3、脚手架的步高和支搭切合施工安全防备保护要求。
4.4、大面积施工前先放大样,做出样板墙,确定施工工艺及操作要端,并向施工人员做好交底工作。样板墙完成后,业主、监理和施工单位共同认定后,组织施工人员班按照样板墙要求施工。
4.5、材料分类储存安放整洁全用,注重防潮。

5.主要施工方法及技术措施

5.1、 施工工艺流程

墙体找平→防潮层施工→弹水平、垂直控制线→安装龙骨→玻璃棉毡铺装→安装半穿孔水泥复合珍珠岩吸声板→安装饰条→检查验收

5.2、墙体找平

 墙面找平的目的一是方便防潮层及隔音层的施工,二是增强墙壁的隔音效果。墙面找平采用1:2.5的水泥砂浆,抹灰厚度0.5cm。待抹灰墙面完全干燥后扫除墙面易脱落的水泥砂浆残渣。

5.3、防潮层施工

对墙面进行防潮层施工可以保持墙体干燥并能够防止冷凝水对吸音材料吸音性能的影响。防潮层采用15mm厚聚合物水泥基防水涂料,在找平层干燥后施工,涂刷时要求薄而均匀,不得有空白、麻点或气泡。防潮层涂刷后一定要充分晾置干燥。涂刷厚度应控制在2mm以内,施工墙面要100%被防水涂料覆盖,防潮层干燥程度以不粘手为标准。

5.4、弹线

用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长,中间也应适当抄几个点),弹出水准线(水准线距地面一般为500㎜),测量墙面尺寸。主龙骨应从墙体中心向两边分,间距为300㎜,弹出水平线和垂直线,确认安装位置。

5.5、安装龙骨

轻钢龙骨由膨胀螺钉固定于墙面,纵向安装,膨胀螺钉的间为300mm,轻钢龙骨的安装间距为300mm。主龙骨的接长应采取对接,相邻龙骨的对接接头要相互错开。主龙骨安装完成后应基本调平,平整度误差控制在5mm范围内,即最高处与最低处相差不能超过5mm。

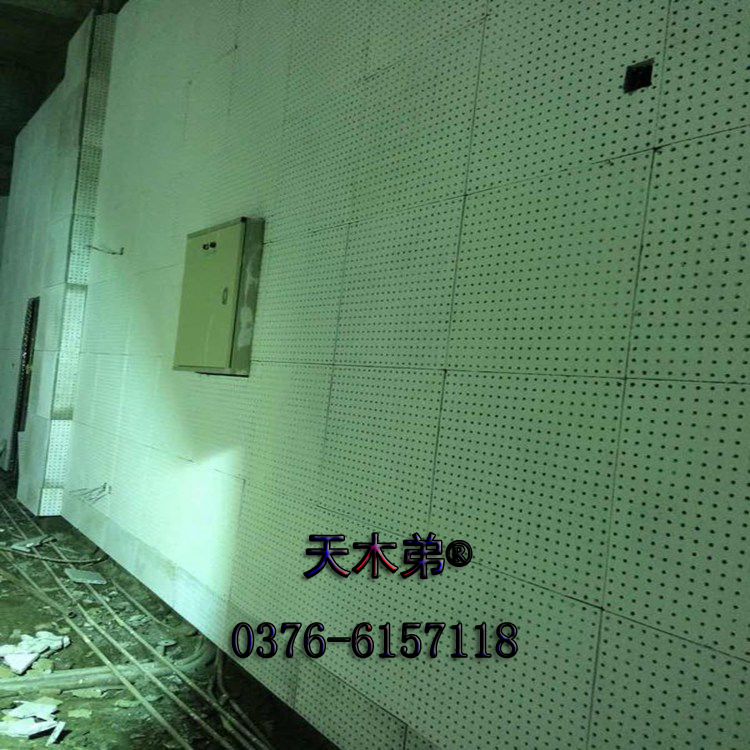

5.6、半穿孔水泥复合珍珠岩吸声板铺装

 轻钢龙骨安装完成后,将半穿孔水泥复合珍珠岩吸声板切割成与轻钢龙骨安装间距相同宽度的板块,镶嵌于轻钢龙骨之间,两个半穿孔水泥复合珍珠岩吸声板板块之间的接缝要拼实挤严。

5.7、安装半穿孔水泥复合珍珠岩吸声板

(1)吸声板的安装顺序,遵循从左到右、从下到上的原则。
(2)吸声板横向安装时,凹口朝上;竖直安装时,凹口在右侧。

5.8、安装饰条

  铝合金压条采用规格为38mm宽,内侧带两道加强筋。其主要作用是配合轻钢龙骨对整个吸音墙面起到固定作用,辅助作用是对墙面起到一定的装饰作用。铝合金压条的采用纵横状安装,纵向间距为500mm,横向间距为300mm,用拉铆钉固定于轻钢龙骨上,拉铆钉的密度不低于6个/m2。铝合金压条安装水平误差不超过3mm,纵向误差不超过3mm,平整度误差不超过5mm。

6.质量保证措施

6.3.1、放控制线时,要验收线基础,平直误差2-3mm。
6.3.2、固定龙骨钉应钉到位、不活动,整面轻钢骨架应顺直、无弯曲、无变形,检查合格后再安装吸声板。
6.3.3、半穿孔水泥复合珍珠岩吸声板平直应挂线标识后再进行安装。
6.3.4、半穿孔水泥复合珍珠岩吸声板应无脱层、翘曲、折裂、缺棱掉角等缺陷,安装必须牢固。
6.3.5、材料进场要报验,施工人员分组要合理搭配。

7.成品保护

7.1、施工时应注意对定位定高的标准杆、尺、线的保护,不得触动、移位。
7.2、施工部位应注意保护,防止损坏,各分包单位应成立成品保护小组,责任到人,定人定时值班巡视,加强监督。
7.3、施工部位已安装的门窗,已施工完毕的地面、墙面、窗台等应注意保护,防止污损。
7.4、施工过程中,争取与其他工种的积极配合,同时指定成品保护的有关规定和法则,以督促各施工单位加强保护。

8.安全文明施工保证措施

8.1、在运输、堆放、施工过程中应注意避免扬尘、遗撒、沾带等现象,应采取遮盖、封闭、洒水、冲洗等必要措施。
8.2、电气装置应符合施工用电安全管理规定。
8.3、当日施工未用完的龙骨和罩面板,必须码放到库房,统一保管。
8.4、设专人进行现场内及周边道路的清扫工作,防止灰尘飞扬,保护周边空气清洁。
8.5、合理调配好劳动力,防止操作人员疲劳作业,严禁酒后操作,以防发生事故。
